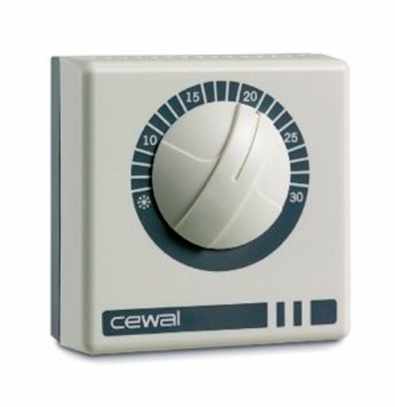

Термостат комнатный RQ10 (70021053) (10216140/250314/0007058) Лемакс (К)

Только для котлов Лемакс серий Премиум ( NOVA) и Лидер

Данный термостат применяется для автоматического регулирования температуры в системах отопления и кондиционирования в различных помещениях – дома, гостиницы, школы, офисы,  предприятия и тд. Применимо как в бытовой так и в промышленной областях.
Технические данные серии RQ:
- диапазон регулирования :+5/30 С
- дифференциал: Tменее 1К
- термический градиент: 1К/15мин.
- чувствительный элемент: сильфон наполнен паром
- контакты:  Ag 1000/1000
- контакты:  переключающиеся
- испытательное напряжение: 4кВ
- максимальная нагрузка
для моделей RQ 01/10 – 16(2.5)A/250В
для моделей RQ 05/20/30/35 – 10(1.5)А/250В
- устройство  1 класса изоляции
- защищённость: IP20
- Срабатывание переключателя: 1 В

Размещение:
Желательно выбрать для термостата место в той зоне, где сохраняется средняя температура всего помещения. Избегайте  близкого нахождения дверей, окон, тепловых источников, а также положений с излишком или с полным отсутствием аэрации. Кроме того желательно устанавливать термостат примерно на уровне 1,5 м от пола.
Установка:
1)    для фиксирования использовать коробку для электрического устройства с межосевым расстоянием отверстий  60 мм, как альтернатива термостат может быть прикреплен непосредственно к стене (все так же с межосевым расстоянием отверстий  60 мм).
2)    Снять ручку и отвинтить винты крышки  как указано на рисунке.
3)
- а) прикрепить цоколь к стене
- б) соединить заземление устройства посредством обозначенных зажимов
- с) следуя электросхеме, нанесенной на внутренней стороне крышки, подсоединить гибкие провода к подходящим зажимам на винтах
- д) установить крышку, винты и ручку
