Описание товара
Принцип действия основан на зависимости частоты колебаний струи в струйном генераторе от расхода газа. Метод вычисления основан на измерении объема газа, прошедшего через струйный генератор счетчика. Колебания струи в струйном генераторе преобразуются пьезоэлементом в электрический импульсный сигнал, пропорциональный величине объема газа, прошедшего через счетчик. Импульсный сигнал преобразуется в аналогово-цифровом блоке в значение прошедшего через счетчик объема газа и регистрируется с нарастающим итогом.

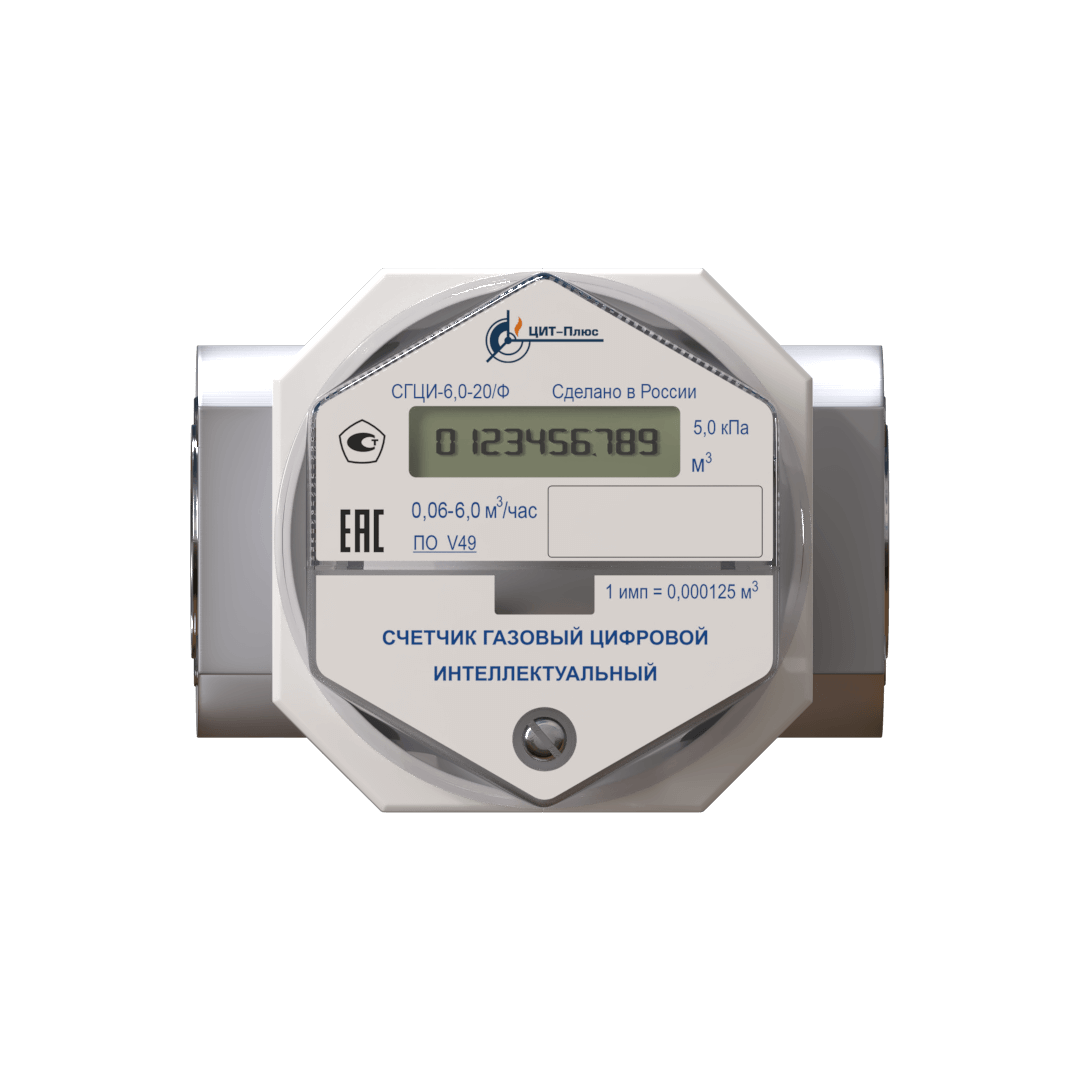

Отсчетное устройство представляет собой 9-ти символьный жидко-кристаллический индикатор (ЖКИ), на дисплее которого отображается значение измеренного объема газа с точностью до 0,001 м³. Для удобства использования возможен поворот дисплея на 90 градусов.
В случае произведения измерений при температуре, отличающейся от комнатной, рекомендуется использовать счетчик с функцией термокоррекции. В таком случае данные по объему газа, прошедшему через счетчик, будут скорректированы в соответствии с формулой:
где: Vс – величина накопленного скорректированного объема, прошедшего через счетчик, м³;
Vи – величина накопленного объема, прошедшего через счетчик, м³;
Т – температура газа, измеренная встроенным датчиком, ºС
Варианты исполнения счетчиков СГЦИ®
1 — Наличие функции термокоррекции: ТК — с термокоррекцией, символ отсутствует — без термокоррекции;
2 — Максимальный расход газа: 1,6; 2,5; 3,2; 4,0; 6,0 м³/ч;
3 — Номинальный диаметр: DN15, DN20, DN25, DN32;
4 — Тип присоединения к трубопроводу: «М» (или отсутствует) – муфта с обеих сторон; «Ш» – штуцер со стороны выхода и муфта со стороны входа; «Ф» – фланец с обеих сторон.
Исполнение Тип присоединения
Q. м³/ч DN G
1,6 15 ½ М,Ш
— Ф
2,5; 3,2 15 ½ М,Ш
20 ¾ М,Ш
20 — Ф
4,0 15 ½ М,Ш
4,0; 6,0 20 ¾ М,Ш
20 — Ф
25 1 М
6,0 32 1 М
Счетчики СГЦИ® снабжены элементом питания: LiSOC12 ER14505НLD/EHR-02 напряжением 3,6 В. Срок службы батареи – не менее 6 лет.
Возможна самостоятельная замена батареи пользователем без необходимости дополнительной поверки устройства.
Назначенный срок службы счетчика: 12 лет. Наработка на отказ счетчика не менее 110 000 часов.
Гарантийный срок эксплуатации: 6 лет с даты продажи, в том числе хранение в упаковке производителя в течение не более 24 месяцев.
Устройства имеют сертификат соответствия ГАЗСЕРТ (ЮАЧ1.RU.1406.Н.00273 от 23.01.2024) и заключение о подтверждении производства промышленной продукции на территории Российской Федерации (запись в Реестре Минпромторга РФ №128469/11 от 29.11.2023г)
Условия эксплуатации цифрового интеллектуального счетчика СГЦИ®:
— относительная влажность воздуха (при температуре 25°С): от 30 до 80%;
— атмосферное давление: от 86 до 106,7 кПа.
Степень защиты оболочки IP50 по ГОСТ 14254-2015. Класс защиты от поражения электрическим током – III по ГОСТ 12.2.007.0-75.
Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях.
